Скажите, кто-то из вас был на заводе по производству магнитиков на холодильники?
Я не был. Но я был на производстве одних из самых больших магнитов в мире - для этой штуки которой я уже всех наверное достал в последних постах - Большого Адронного Коллайдера.
Не уверен, что это самые большие магниты в мире, но то, что самые сложные - это точно.
Ибо намудрили в их конструкции нереально. Но оно и понятно - ведь из них состоит вся 27-километровая кишка Коллайдера.
Все самое интересное происходит как раз внутри этих самых магнитов.

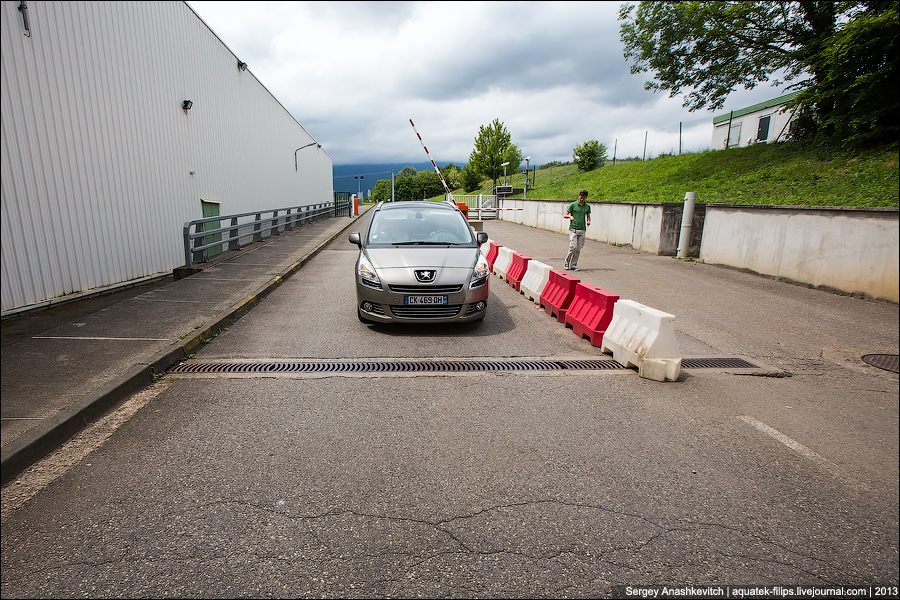

Въезжаем на территорию завода. Вновь меня поражает пропускной режим. Просто автоматический шлагбаум, действующий на карточку сотрудника (повторюсь - обычного сотрудника) ЦЕРНа.
И вновь приходит на ум какое-нибудь наше разваливающееся предприятие с вислоухой бабушкой на проходной, которая готова в клочья порвать любого, кто приблизится ближе, чем на 2 метра.
Ну и обязательные атрибуты в виде колючей проволоки и дырявого забора...

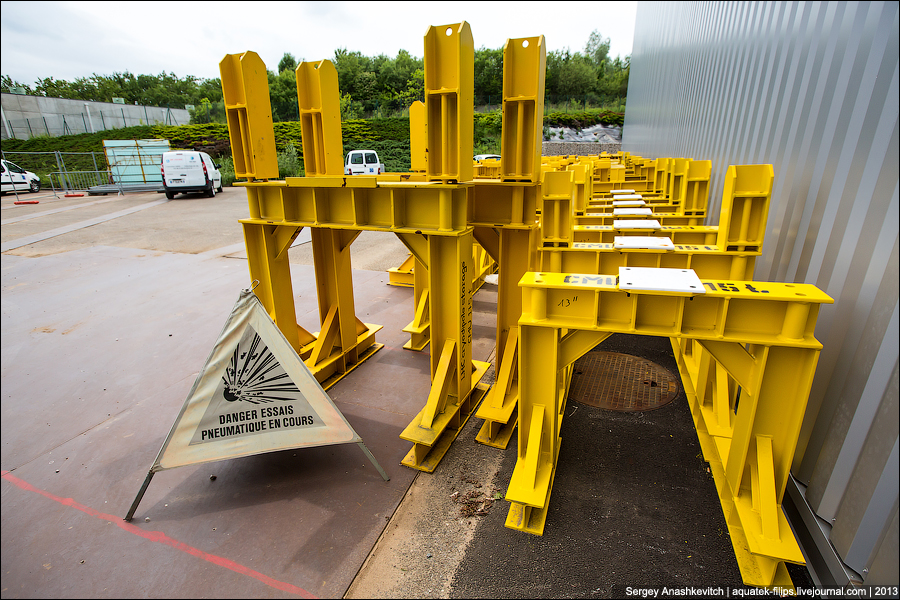

У входа в производственные ангары массивные стойки для магнитиков и табличка, предупреждающая, что стойки могут взорваться...
Первым у нас сборочно-калибровоxный цех, называетсч SM-18 (от superconducting magnets)

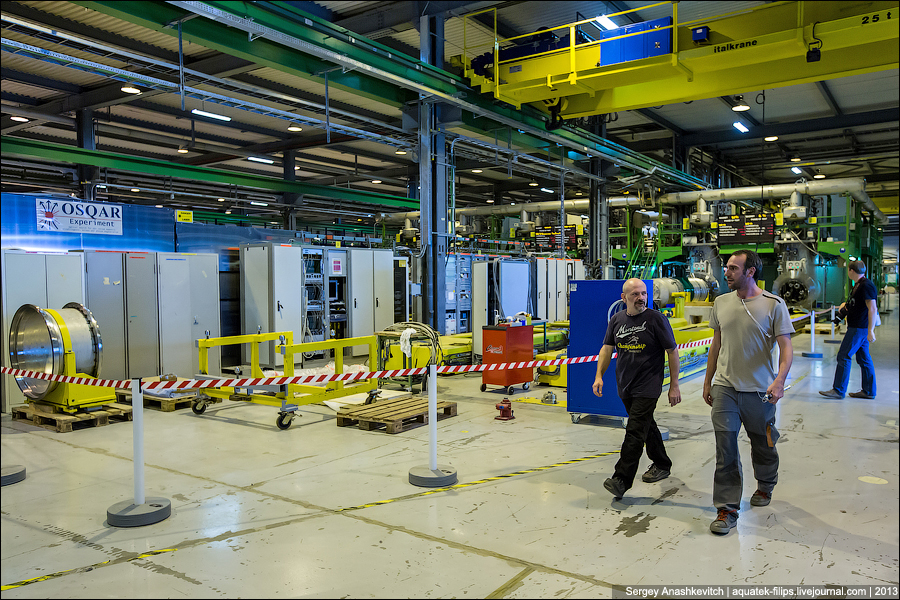

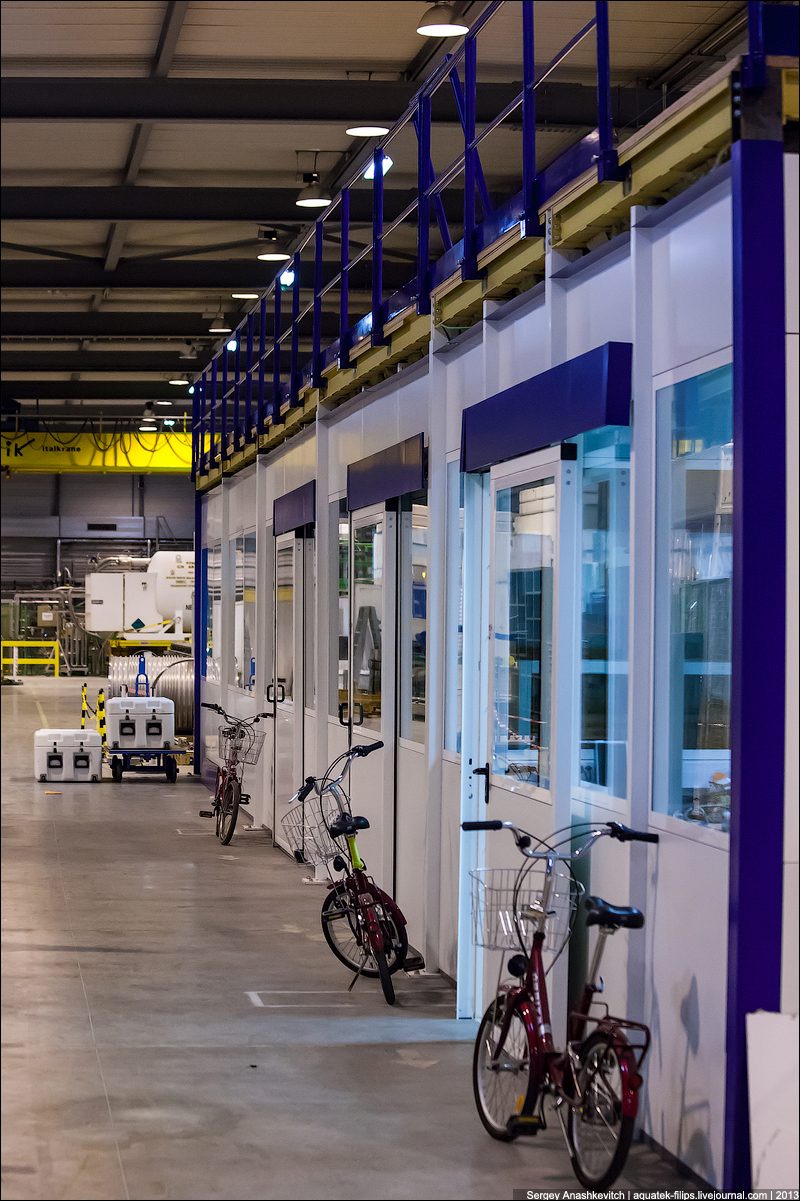

Входим в цех. Стандартная компоновка - справа офисы, слева идеально чистые производственные площади. Прямо в цеху, около офисов велопарковка.
Здесь же видим несколько свеженьких магнитов, ожидающих транспортировку на участок испытаний.
Сам по себе завод работает не постоянно, т.к. он производит всего один вид продукции - магниты для Коллайдера.
То есть, когда идет эксперимент и ускорители запущены, завод простаивает без работы.
Сейчас же, когда коллайдер остановлен на модернизацию, магниты один за другим достают из-под земли и транспортирую сюда для тестирования, а если требуется - замены.

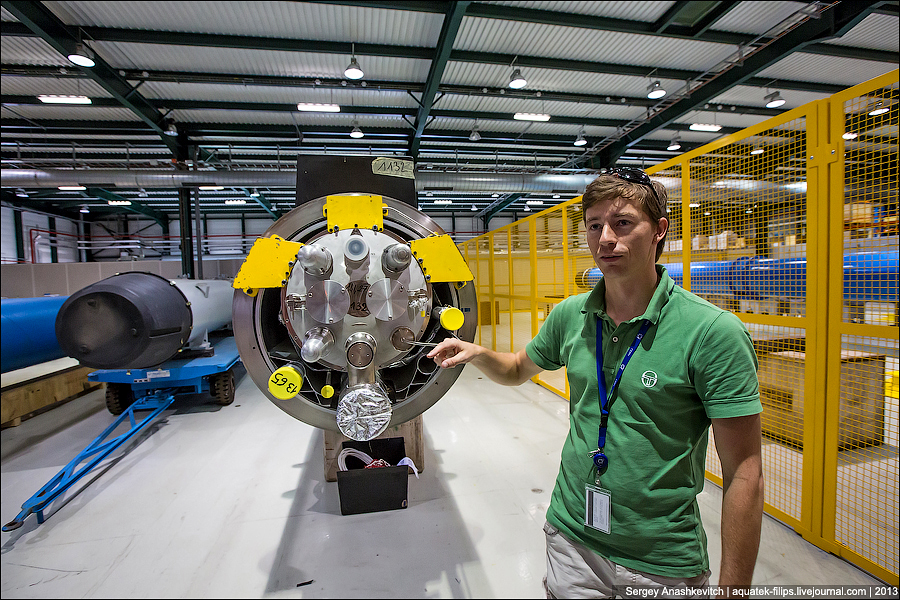

Андрей snoop58, который везде нас сопровождает и все рассказывает, вводит в курс, что это за штука и как все внутри нее работает.
Как я уже говорил в посте о самом Коллайдере, эти сверхпроводящие магниты в количестве 1624 штук используются для удержания, фокусировки и коррекции протонных пучков.
Магниты работают при температуре -271 градус Цельсия, что немного ниже температуры перехода гелия в сверхтекучее состояние.
Магнит представляет собой конструкцию, внутри которой располагается ряд трубок.
В некоторых из них находится жидкий гелий, который используется для охлаждения магнита.
Когда температура достигает те самые 2 Кельвина, в них течет гигантский ток, который почти не встречает сопротивления.
и за счет этого достигается очень большое магнитное поле.
Именно это поле заставляет двигаться протоны внутри главных трубок.
Электрическое поле ускоряет протоны. Магнитное - направляет (поворачивает, если это нужно).
Ведь коллайдер представляет собой окружность, поэтому протоны нужно все время поворачивать на небольшой угол

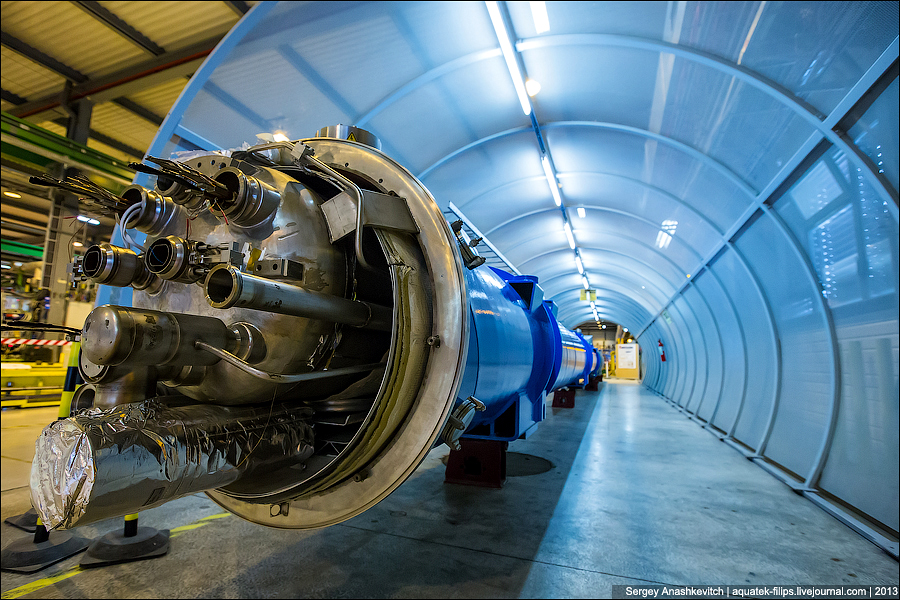

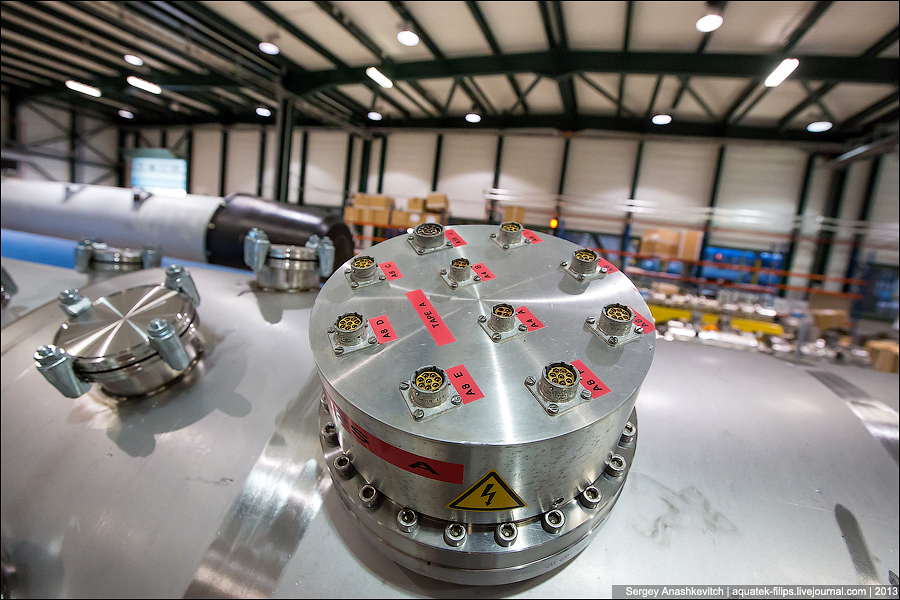

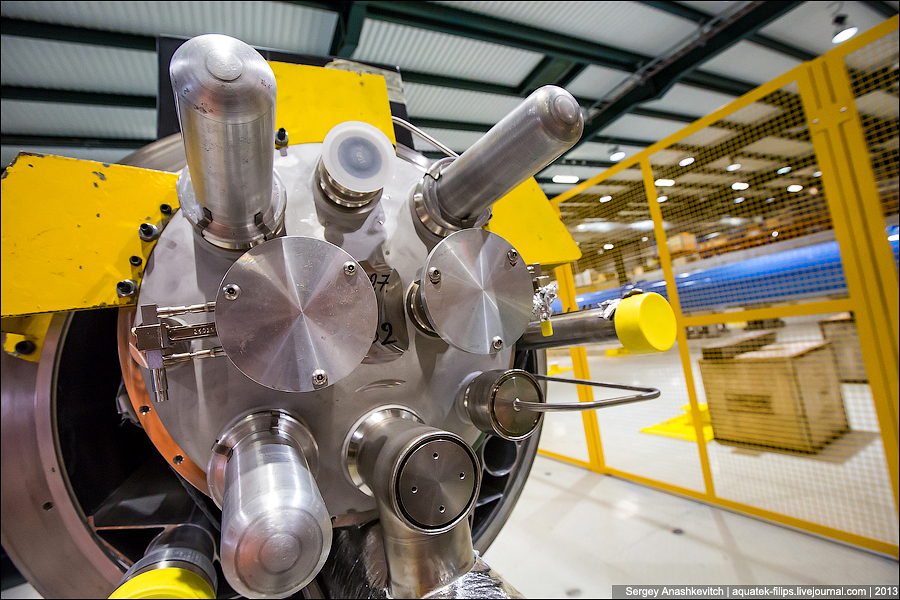

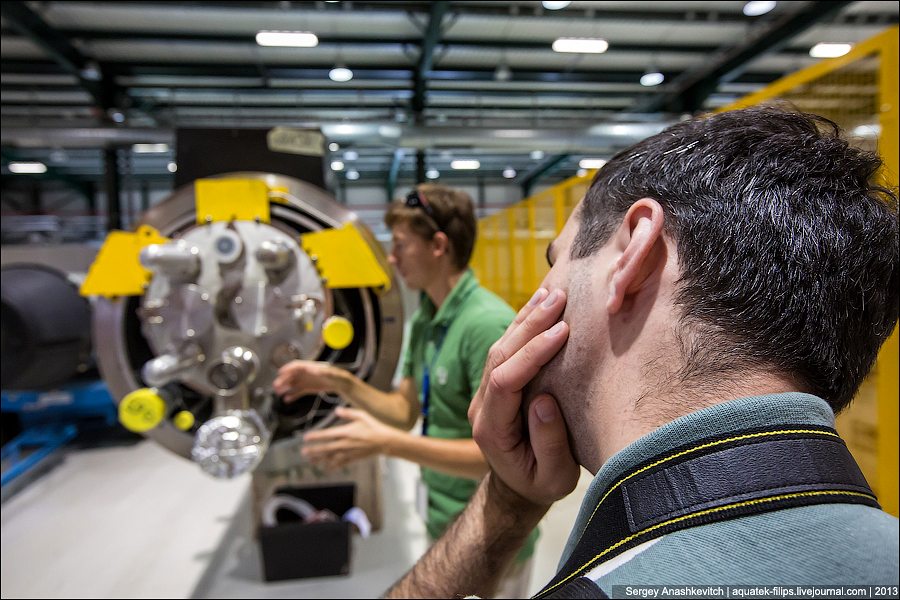

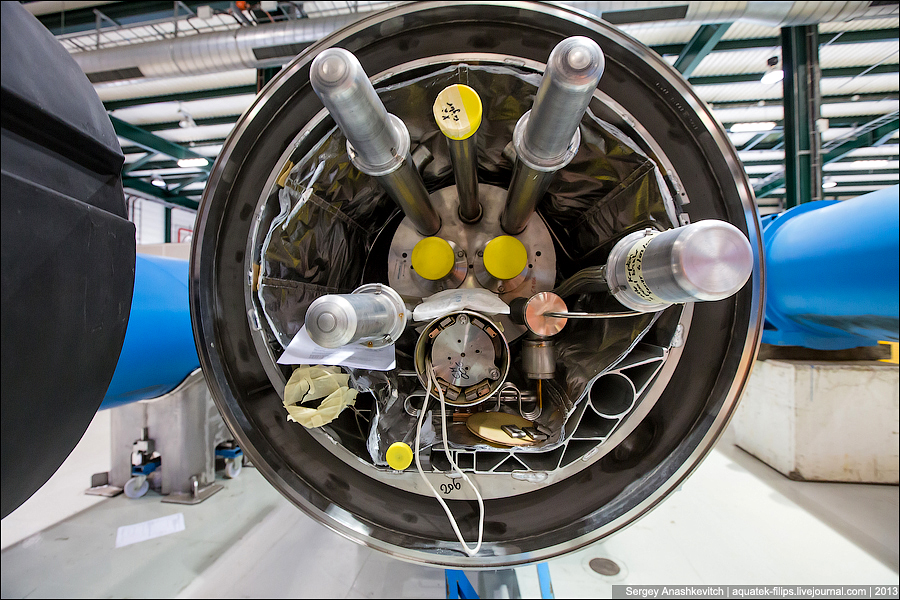

Разъемы на корпусе магнита
Контакты..
Главных трубок две - пучки летят параллельно в двух противоположных направлениях.
В нужных местах трубки пересекаются - в тех самых детекторах - CMS, ATLAS, LHCb, ALICE. И в тех местах, где трубки пересекаются, происходит столкновение протонных пучков

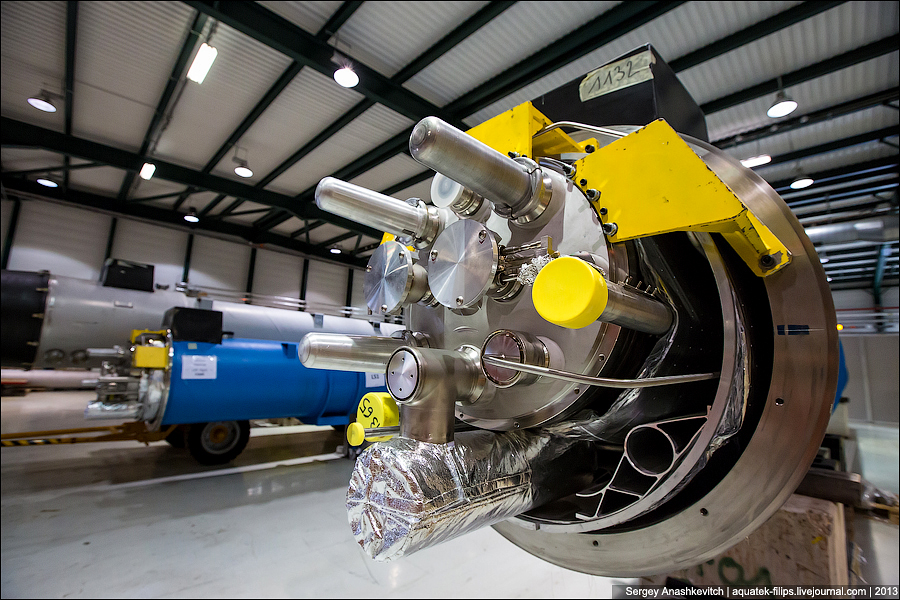

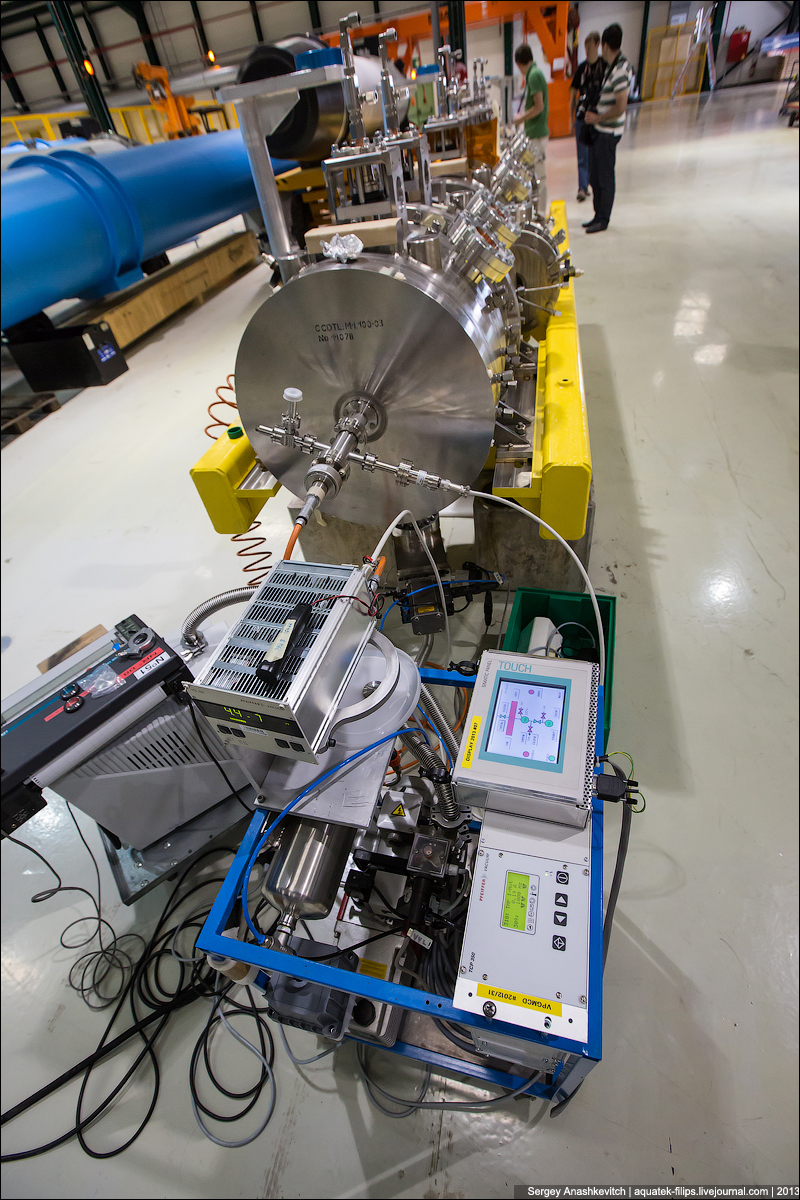

Ускорительная установка на испытательном стенде.

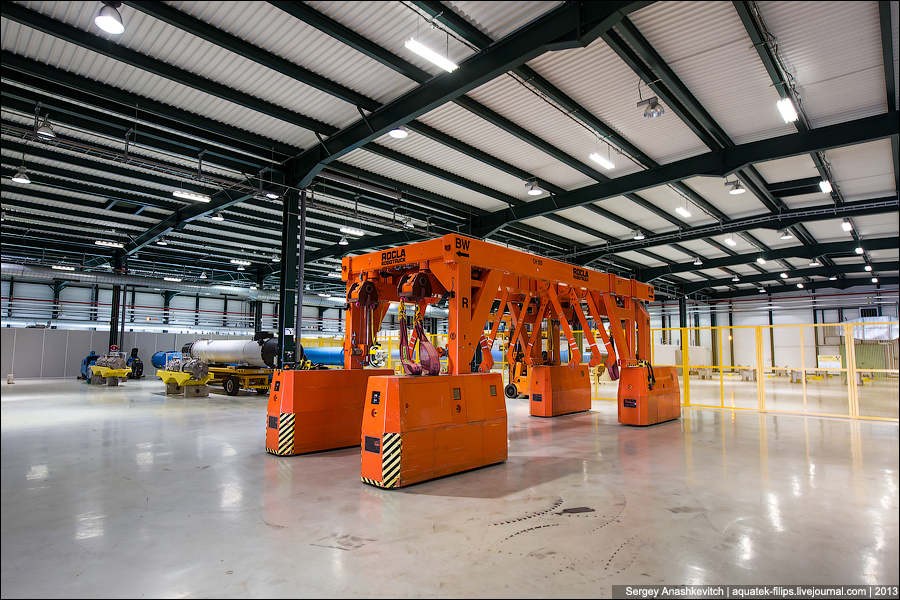

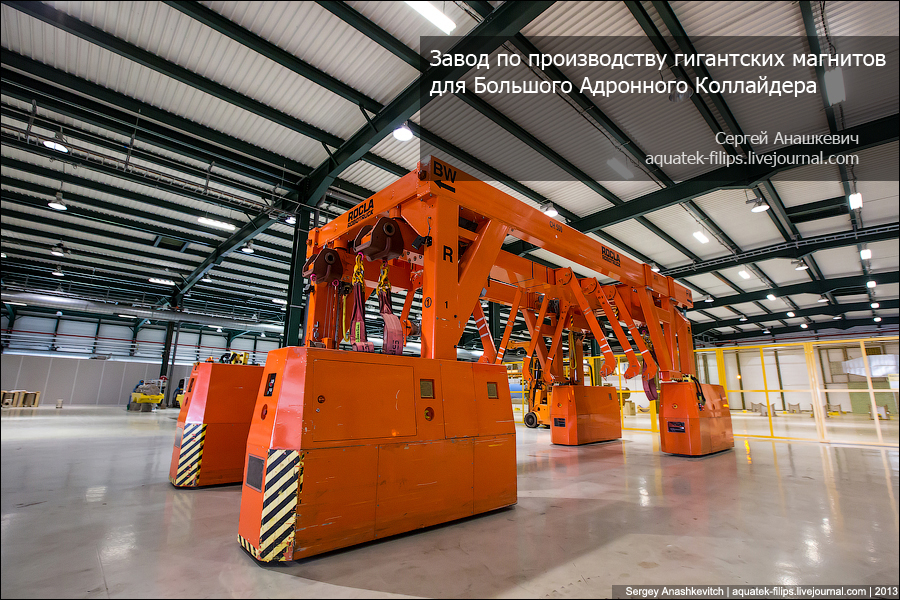

Это специальная рокла для переноски огромных магнитов по цеху

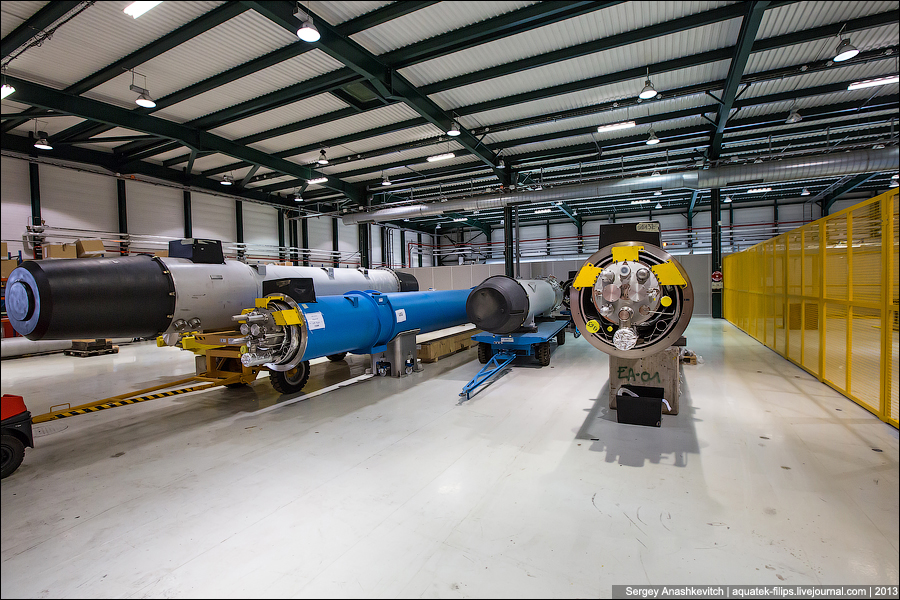

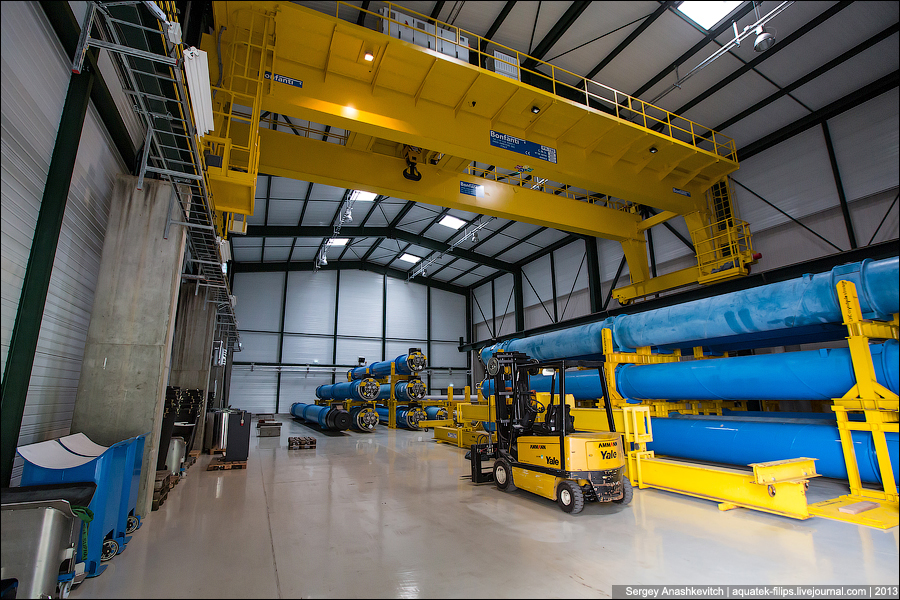

Магниты на складе
Рядом с первым цехом располагается еще один. Здесь проводят рабочие испытания магнитов с имитацией основных параметров во время проведения реальных экспериментов
Для этого магниты подключаются вот к такой огромной розетке, затем в него будет впрыснут гелий с температурой 2 Кельвина, будет создано необходимо давление и пущен гигантский ток

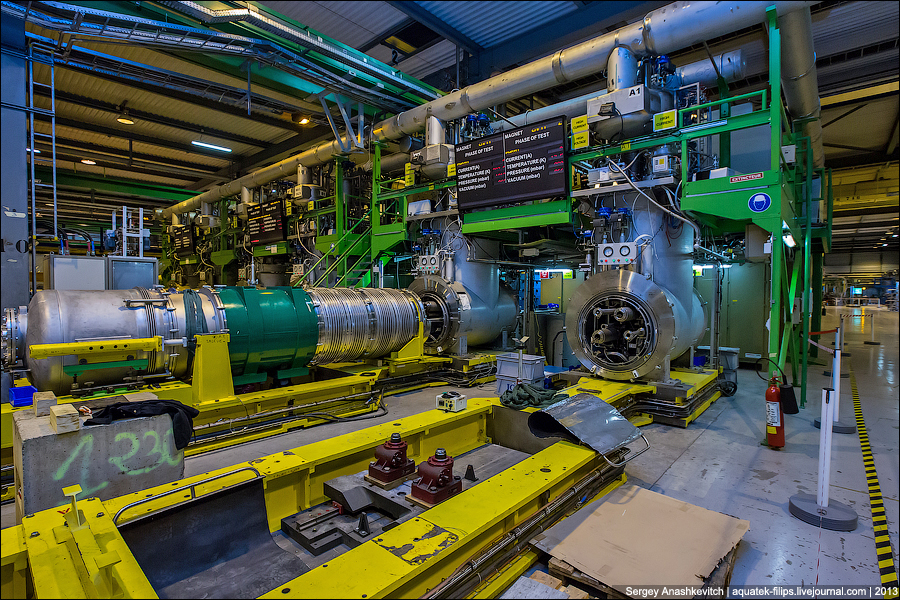

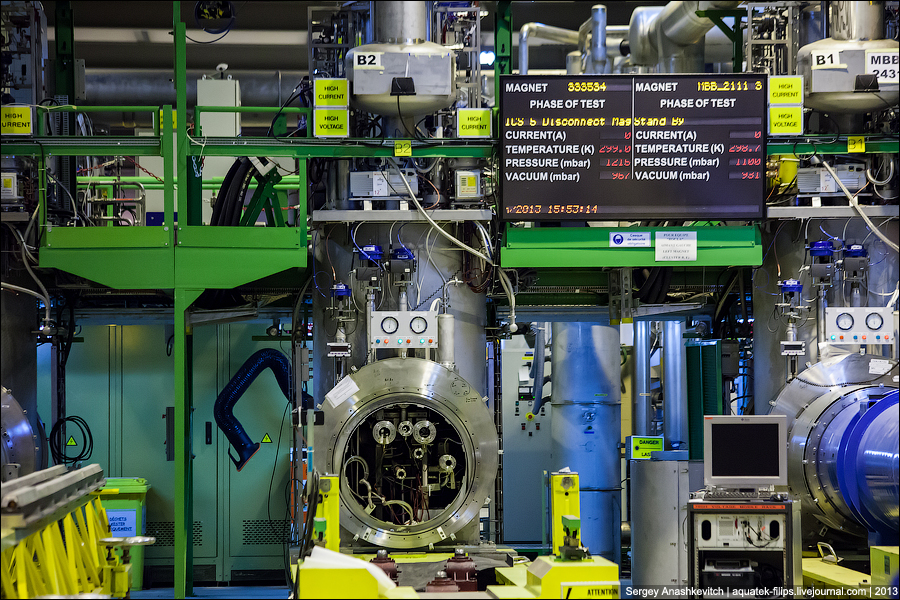

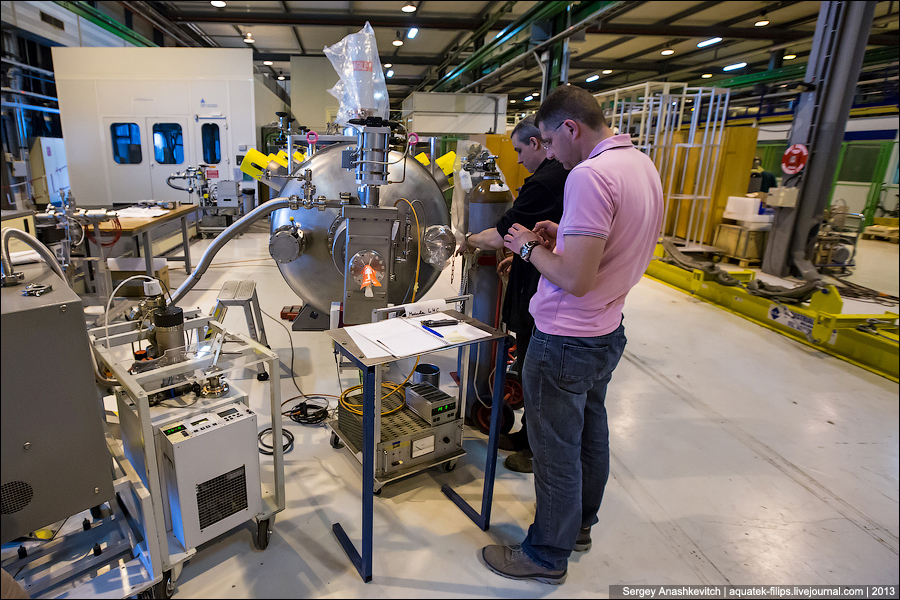

Второй стенд как раз тестирует один из поднятых на поверхность магнитов

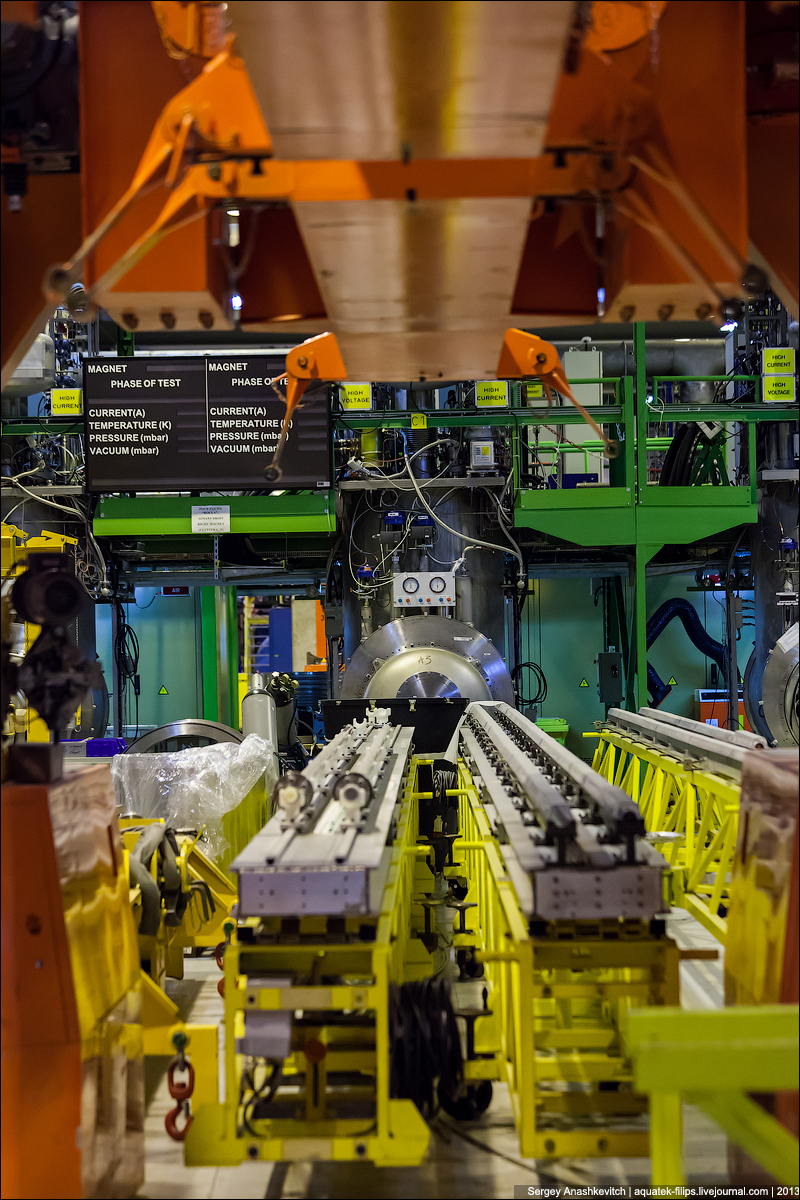

Параметры, по которым в данный момент проходят испытания. Видим, что температура еще не снижена почти до абсолютного нуля

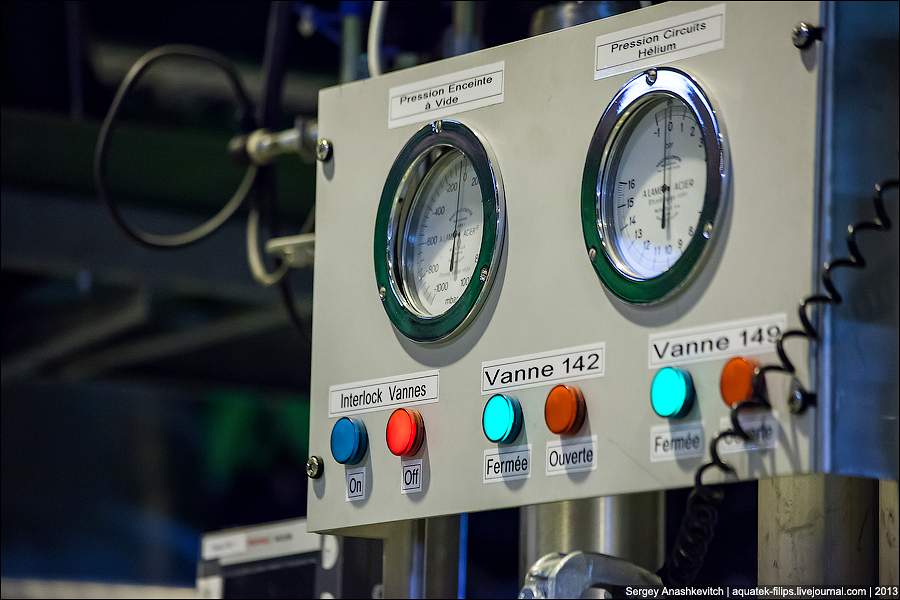

Датчики

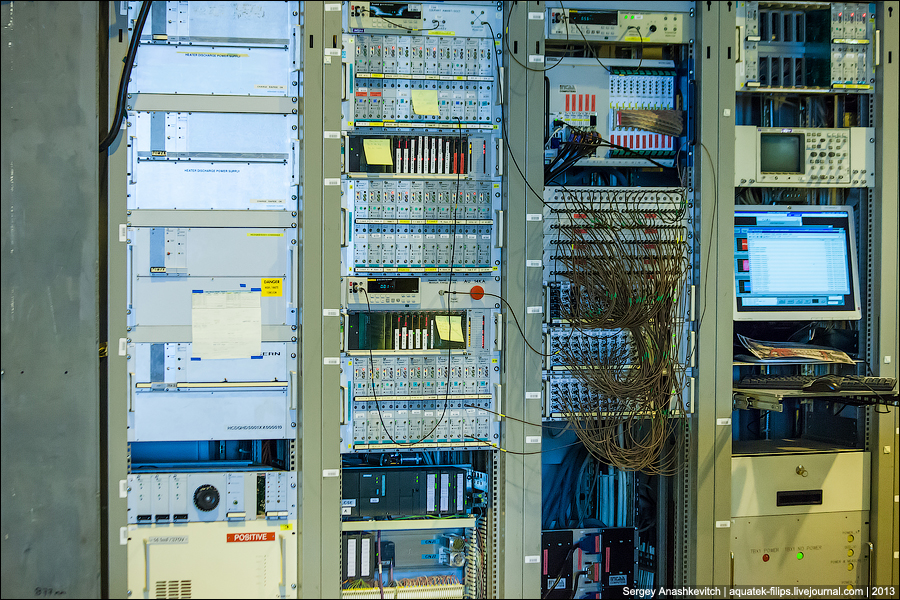

Сервера обработки данных.

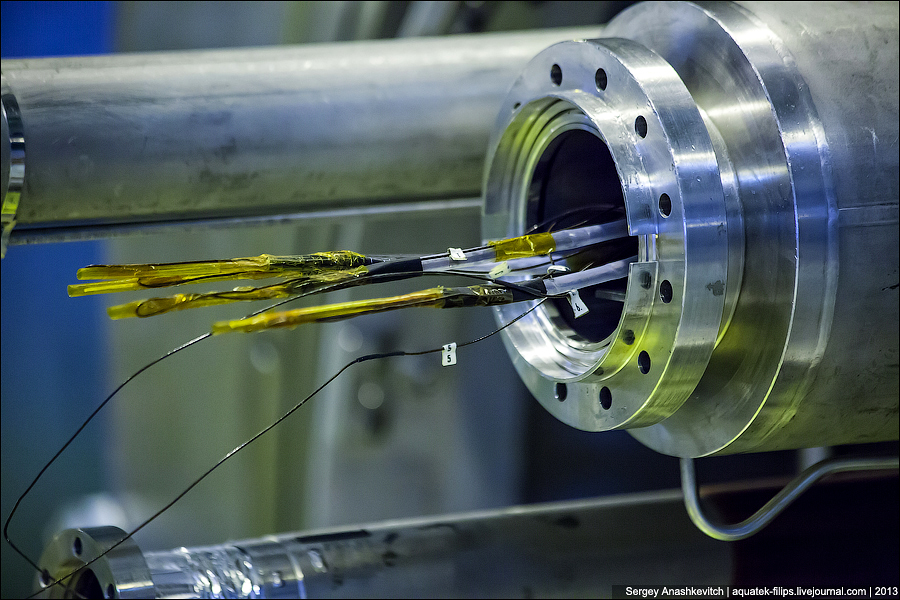

Зонды измерения градиента магнитного поля, которые засовывают в середину магнита на тестовом стенде. На основании показаний зондов затем калибруют магнитное поле внутри, чтобы оно было равномерно и в итоге давало необходимый поворот пролетающим пучкам протонов.

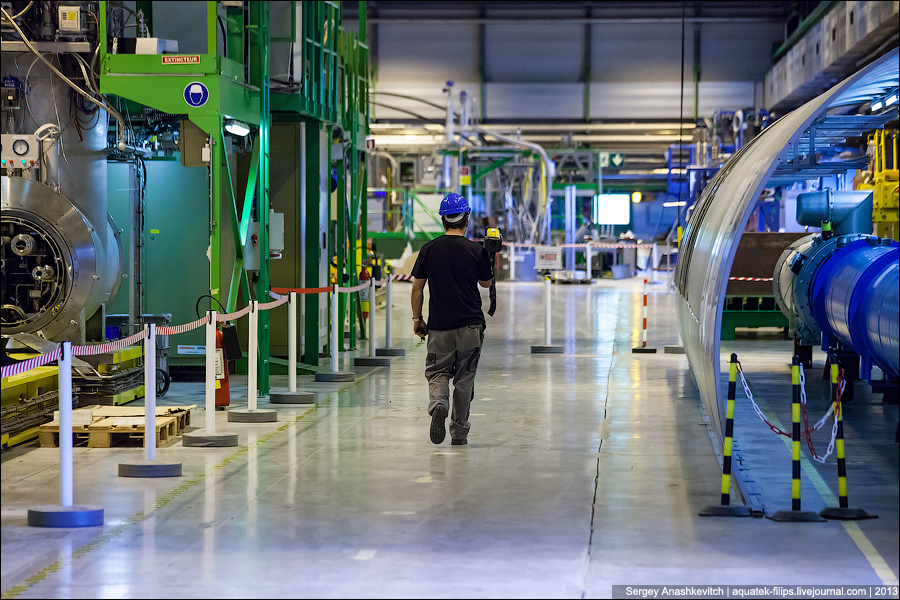

Работники снуют по цеху, совершенно не обращая на нас никакого внимания
Вот такой небольшой цех, выпускающий и тестирующий сложнейшие физические девайсы...
Я не был. Но я был на производстве одних из самых больших магнитов в мире - для этой штуки которой я уже всех наверное достал в последних постах - Большого Адронного Коллайдера.
Не уверен, что это самые большие магниты в мире, но то, что самые сложные - это точно.
Ибо намудрили в их конструкции нереально. Но оно и понятно - ведь из них состоит вся 27-километровая кишка Коллайдера.
Все самое интересное происходит как раз внутри этих самых магнитов.
Въезжаем на территорию завода. Вновь меня поражает пропускной режим. Просто автоматический шлагбаум, действующий на карточку сотрудника (повторюсь - обычного сотрудника) ЦЕРНа.
И вновь приходит на ум какое-нибудь наше разваливающееся предприятие с вислоухой бабушкой на проходной, которая готова в клочья порвать любого, кто приблизится ближе, чем на 2 метра.
Ну и обязательные атрибуты в виде колючей проволоки и дырявого забора...
У входа в производственные ангары массивные стойки для магнитиков и табличка, предупреждающая, что стойки могут взорваться...
Первым у нас сборочно-калибровоxный цех, называетсч SM-18 (от superconducting magnets)
Входим в цех. Стандартная компоновка - справа офисы, слева идеально чистые производственные площади. Прямо в цеху, около офисов велопарковка.
Здесь же видим несколько свеженьких магнитов, ожидающих транспортировку на участок испытаний.
Сам по себе завод работает не постоянно, т.к. он производит всего один вид продукции - магниты для Коллайдера.
То есть, когда идет эксперимент и ускорители запущены, завод простаивает без работы.
Сейчас же, когда коллайдер остановлен на модернизацию, магниты один за другим достают из-под земли и транспортирую сюда для тестирования, а если требуется - замены.
Андрей snoop58, который везде нас сопровождает и все рассказывает, вводит в курс, что это за штука и как все внутри нее работает.
Как я уже говорил в посте о самом Коллайдере, эти сверхпроводящие магниты в количестве 1624 штук используются для удержания, фокусировки и коррекции протонных пучков.
Магниты работают при температуре -271 градус Цельсия, что немного ниже температуры перехода гелия в сверхтекучее состояние.
Магнит представляет собой конструкцию, внутри которой располагается ряд трубок.
В некоторых из них находится жидкий гелий, который используется для охлаждения магнита.
Когда температура достигает те самые 2 Кельвина, в них течет гигантский ток, который почти не встречает сопротивления.
и за счет этого достигается очень большое магнитное поле.
Именно это поле заставляет двигаться протоны внутри главных трубок.
Электрическое поле ускоряет протоны. Магнитное - направляет (поворачивает, если это нужно).
Ведь коллайдер представляет собой окружность, поэтому протоны нужно все время поворачивать на небольшой угол
Разъемы на корпусе магнита
Контакты..
Главных трубок две - пучки летят параллельно в двух противоположных направлениях.
В нужных местах трубки пересекаются - в тех самых детекторах - CMS, ATLAS, LHCb, ALICE. И в тех местах, где трубки пересекаются, происходит столкновение протонных пучков
Ускорительная установка на испытательном стенде.
Это специальная рокла для переноски огромных магнитов по цеху
Магниты на складе
Рядом с первым цехом располагается еще один. Здесь проводят рабочие испытания магнитов с имитацией основных параметров во время проведения реальных экспериментов
Для этого магниты подключаются вот к такой огромной розетке, затем в него будет впрыснут гелий с температурой 2 Кельвина, будет создано необходимо давление и пущен гигантский ток
Второй стенд как раз тестирует один из поднятых на поверхность магнитов

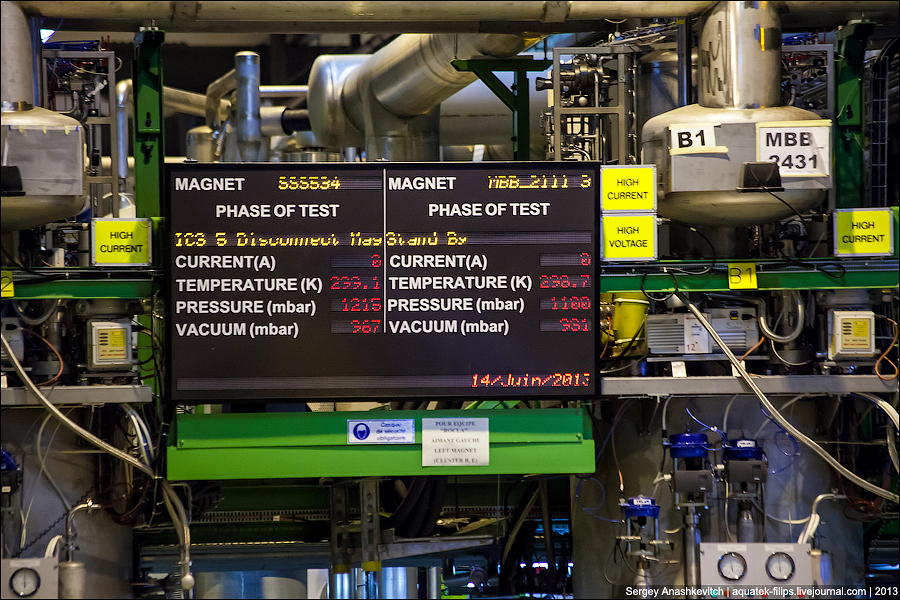

Параметры, по которым в данный момент проходят испытания. Видим, что температура еще не снижена почти до абсолютного нуля
